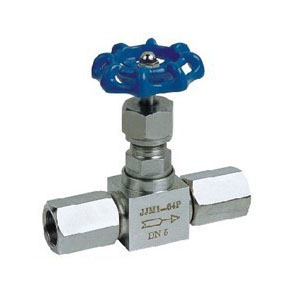

JJM1压力表针型阀
应用规范
1、设计制造：GB/T12224-1989 JB/T7747-1995
2、连接形式：管接头内螺纹连接
3、结构特征：锥面密封；浮动阀瓣
4、阀门检验和试验： GB/T13927-1992
5、材料：碳钢按GB/T12228
不锈钢GB/T1220
主要零件材料Materials for main parts
|
零件名称 Part name |
阀杆、阀盖、螺栓Body,Bonnet bolt |
阀杆、阀瓣密封圈Stem,Disc,Gasket |
填料 |
垫片 |
手柄 |
|
JJM1-160-DN5 |
铬镍不锈钢Cr.NiStainlesss steel |
不锈钢 |
聚四氧乙稀、柔性石墨PTEF,Soft graphite |
橡胶石棉板Latex asbestos |
优质碳钢 |
主要性能规范Chief property and specifieation
|
型号 |
公称压力 |
试验压力PS(MPs) |
工作压力(MPa) |
工作温度(℃) |
适用介质Applicable |
||
|
壳体Shell |
密封 |
密封 |
|||||
|
JJM1-160-DN5 |
16.0 |
24.0 |
17.6 |
0.6 |
16.0 |
P≤200℃ |
液化石油气水、油品等Petroleun gas Water, |
|
C≤425℃ |
|||||||
主要外形及连接尺寸Main external and connecting dimensions(mm)
|
型号Type |
公称直径DN(mm)Nominal |
尺寸Dimensions |
重量(Kg)Weight |
|||||||
|
L1 |
Do |
L2 |
H |
H1 |
L3 |
M1 |
M2 |
|||
|
JJM1-160 |
5 |
116 |
65 |
85 |
98 |
105 |
40 |
M20×1.5左 |
M20×1.5 |
1.0 |
